新时代摩托车/两轮车的电气化挑战
随着两轮车产业的快速发展，现代摩托车与电动两轮车的电子化水平已今非昔比。ECU（电子控制单元）、全LED照明、USB充电接口、智能仪表和通信模块正迅速成为标配。然而，功能日益强大的同时，整车电气系统也面临着前所未有的严苛环境和电气威胁。
过电压、浪涌、电机干扰、ESD静电、反接误操作等“隐形杀手”无处不在，严重时会导致ECU损坏、LED灯具寿命骤降，甚至关键的控制系统失效。因此，构建一个系统化的摩托车与两轮车电路保护方案，已不再是可有可无的选项，而是保障整车安全可靠、降低售后成本、提升品牌竞争力的核心设计环节。
电气架构的差异：燃油摩托车 vs. 电动两轮车
在进行电路保护设计之前，我们必须明确两大平台在电气架构上的本质差异，因为这直接决定了威胁的来源和防护的重点。
- 摩托车（燃油平台）： 典型为12V系统，其电力心脏是“交流发电机 + 调压整流器”。其主要电气风险源于调压整流器保护的失效、点火线圈工作时产生的高压反冲，以及风扇、继电器等感性负载切换时带来的ECU浪涌保护问题。
- 电动两轮车： 电压平台更多样化（24V/36V/48V/60V），电力由高压电池母线经电机控制器/DC-DC分配。风险则集中在电机控制器保护、高速开关产生的dv/dt干扰、再生制动导致的母线电压抬升，以及充电口可能遭受的雷击感应和静电放电。
燃油摩托车常见威胁
- 持续过电压： 调压整流器一旦失效，母线电压可能长时间超过16V甚至数十伏，这是烧毁ECU和LED驱动模块的“头号杀手”。
- 瞬态浪涌： 点火线圈的断续、继电器和电机的启停，会在电网上产生剧烈的电压尖峰，轻则导致ECU重启或传感器数据异常，重则造成永久性损坏。
- ESD静电： 用户日常触碰USB接口、仪表按键或维修时的诊断口，可能带来±8kV～±15kV的静电放电，足以击穿脆弱的接口芯片。
- 反接/短路： 维护或搭电时的误操作，瞬间大电流会对没有防护的电子器件造成不可逆的损伤。
电动两轮车常见威胁
- 母线电压抬升： 在紧急制动（能量回收）或负载突卸时，直流母线电压会瞬间飙升，可能触发控制器过压保护或损坏功率器件。
- PWM尖峰与共模干扰： 逆变器（控制器核心）的高速开关会产生高频噪声，通过线束耦合，干扰仪表、通信等敏感模块。
- 充电口浪涌与雷击： 这是电动两轮车独有的高风险点。外接充电设备引入的浪涌或雷击感应，会使充电口和通信口承受极高能量的脉冲冲击。
- ESD与EFT： 除常规静电外，外设接口、人机交互界面（HMI）、通信口还容易受到电快速脉冲（EFT）的耦合干扰，引发系统死机。
分层电路保护策略
一个成功的两轮车电路保护设计，绝不是元器件的简单堆砌，而应遵循“分层防御、层层设防”的系统化思想。
第一道防线：电源入口的“堡垒”
电源入口是抵御外部高能量冲击的第一关。

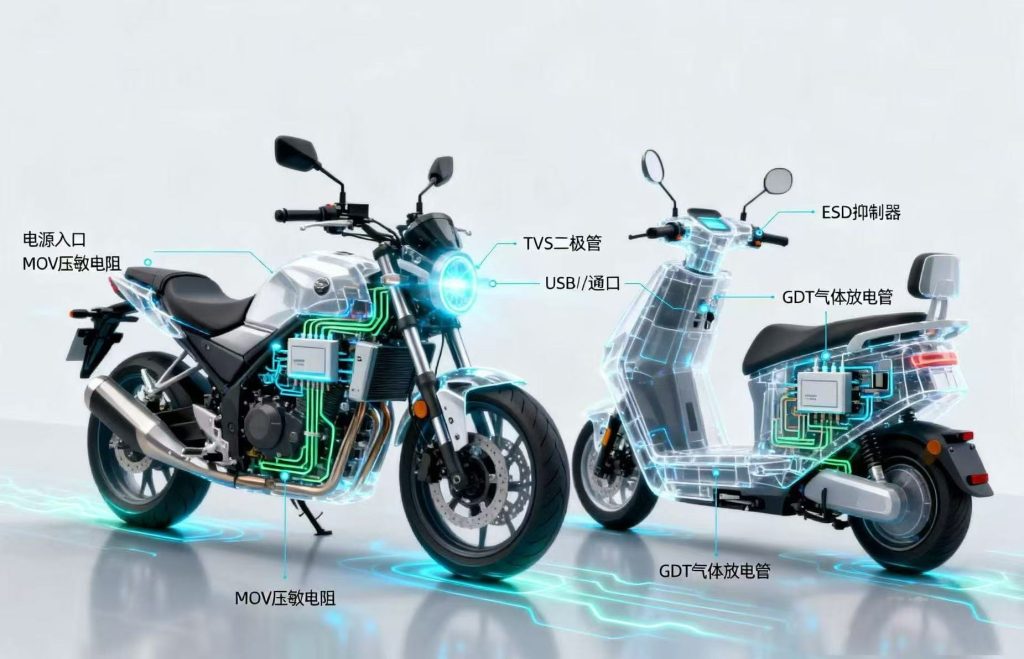

- 摩托车： 可在调压整流器输出端，并联一颗高能量的 CMS MOV压敏电阻 或大功率 TVS二极管，用于吸收因调压器失效时产生的高能过电压脉冲。
- 电动两轮车： 应在电池母线和充电口配置 MOV+高耐压TVS 的组合方案。对于雷击风险高的充电口，必要时可增加 GDT气体放电管 进行初级泄放。
第二道防线：核心模块的“贴身护卫”
- 在ECU、LED驱动、仪表、DC/DC等高价值模块的电源输入端，加装一颗响应速度更快的 TVS二极管，进行二次精细化钳位，确保进入模块的电压绝对安全。
- 设计要点： 12V系统常用16–24V击穿电压的TVS，而48–72V系统则需选用更高耐压的型号，并为能量吸收预留足够余量。串联一颗磁珠或小电阻与TVS形成的π型滤波结构，能进一步提升浪涌防护效果。
第三道防线：外部接口的“哨兵”
- 在USB、CAN、LIN、UART等所有对外数据和控制接口，必须放置专用的 ESD抑制器。
- 设计要点： 核心参数是结电容，它必须足够低以满足信号完整性要求（如USB等高速接口建议≤1pF）。ESD器件应紧贴接口连接器放置，提供最短的泄放路径。
内部干扰的“源头抑制”
- 在继电器线圈、电磁阀、风扇电机等感性元件两端，并联回扫二极管、RC吸收网络或TVS二极管，从源头上抑制其在断开时产生的反向电动势尖峰。
电路保护器件选型与要点
- TVS二极管： 选型时，其反向工作电压(Vrwm)应略高于电路正常最高工作电压，同时其最大钳位电压(Vc)必须低于后级被保护芯片的耐压极限。布局时应无限靠近被保护的目标。
- CMS MOV压敏电阻： 适合入口处的高能量吸收，需关注其在持续工作温度下的寿命折损。Boarden 提供 0603、0805、1206、2220 等多种封装，完美兼顾紧凑体积与浪涌防护性能。
- ESD抑制器： 高速接口优先选择超低电容型号（<1pF）。布局时紧贴接口座放置，并保证接地路径短而粗，避免PCB板内二次放电。
- GDT气体放电管： 响应速度较慢，不适用于低压直流系统内部的精细保护，但其强大的泄流能力使其成为充电口或长线缆等雷击防护场景的理想初级器件。
- 接地与热设计： 采用单点或分区接地策略，TVS/MOV等功率器件下方应铺设大面积铜箔以增强散热。
测试与标准参考
- 燃油摩托车： 通常需通过 ISO 7637-2 脉冲测试，该标准模拟了启动、电磁干扰与浪涌等关键场景。
- 电动两輪车： 需结合 IEC 61000-4-2 (ESD)、IEC 61000-4-4 (EFT)、IEC 61000-4-5 (浪涌) 等国际标准进行综合评估。
- 企业级验证： 应覆盖冷启动、再生制动、点火干扰、风扇启停等最不利工况，确保整车在极端条件下的可靠性。
