高能贴片压敏电阻替代TVS桥：北美调光灯具的设计与验证

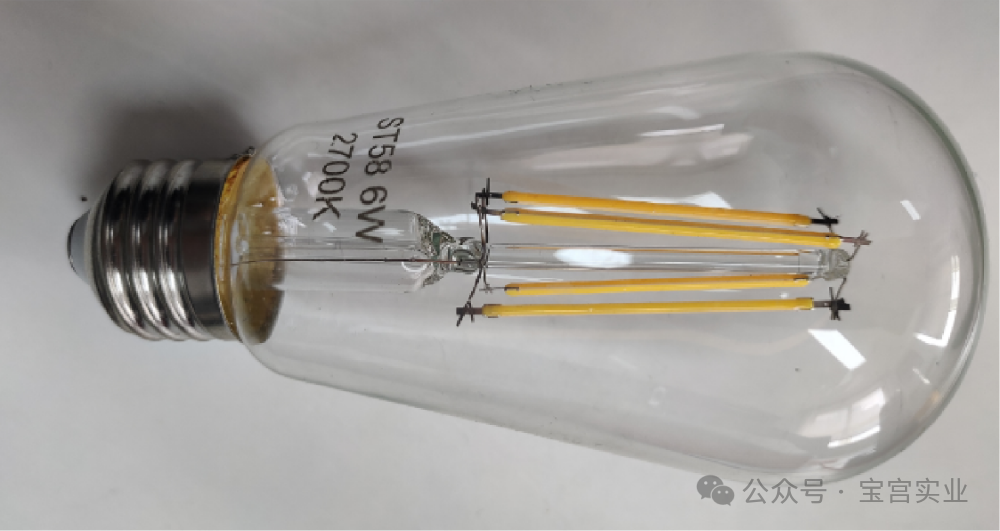

北美调光灯具与灯丝灯的典型应用载体

摘要
TVS桥把桥式整流与瞬态抑制功能集成在同一封装内，曾广泛用于北美灯丝灯、球泡灯和线性模组灯的输入保护。随着合封器件价格、交付与单一来源风险上升，将整流与浪涌钳位重新解耦，成为照明电源优化的重要路径。高能贴片压敏电阻CMS可在桥前承担输入侧钳位，也可在驱动芯片高压节点承担残余过压限制，但它并不是TVS桥的机械式代换件。替代是否成立，取决于连续工作电压、钳位电压、脉冲电流与能量、温度特性、漏电与电容、串联阻抗、失效模式以及调光兼容性的系统匹配。本文结合120 VAC、25 W以内调光灯具的项目参数，说明两级保护结构、器件选型和验证流程，并对振铃波规范、Line Noise要求与研发极限试验作出边界划分。结论是，CMS方案能够提升器件选择与供应链的灵活性，也能简化方案选择，同时提升保护线路的可靠性和稳定性，但量产导入必须建立在具体型号数据、板级波形和失效分析之上。
关键词  高能贴片压敏电阻  TVS桥  振铃波  调光灯具  浪涌防护  失效安全
引言
照明电源的输入端很小，却承受着复杂的电网扰动。开关切换、负载突变和线路耦合会在短时间内形成高幅值过电压。对北美调光灯具而言，问题还叠加了可控硅调光器带来的波形畸变、重复触发与高频噪声。保护器件既要在冲击到来时快速分流，又不能在正常供电和调光过程中误动作。器件封装越小，热容量、脉冲能力和安全裕量之间的矛盾越突出。
TVS桥曾以高度集成的方式解决这个问题。它减少了物料数量和布板面积，也把整流桥与钳位器件的匹配封装在产品内部。但这种集成同样固定了钳位等级、通流能力和供应来源。当应用需要更换功率段、提高浪涌等级或降低采购单一供应商风险时，设计人员很难只调整其中一个参数。CMS替代方案的价值，正在于把这两项功能重新拆开，让整流器和保护器件分别按电路需求选择。由此获得的两种组件的选择自由度，虽然单一器件变成了两个组件，似乎增加了组件的数量，但是同一方案适用于不同的功率段，具备更大的浪涌保护余量，在布线方面也有更大的灵活性，这是另外一种形式的简化设计和简化方案的思路，该设计同时提升了保护器件的热稳定性以及失效的安全性，是对该保护场景的反向方案优化。
一、 替代的实质是保护功能解耦
所谓TVS桥，是把桥式整流网络与瞬态电压抑制器件合封在一起的保护器件。它通常部署在交流输入端，通过内部TVS钳制施加在桥输入或相关节点上的瞬态电压。替代方案保留桥式整流功能，改用独立整流桥，再以外置CMS承担钳位。因此，准确的表述应当是CMS替代TVS桥中的瞬态抑制功能，而不是CMS替代整流桥。
这种解耦带来四项直接收益。其一，整流桥与压敏器件可以独立采购，降低独家供货带来的价格和交期波动。其二，设计人员可以在同一电源平台上，通过同一CMS型号的选择可以覆盖不同的浪涌等级的TVS桥，减少了对不同TVS桥型号的选择和管理。其三，失效分析更清晰，输入侧保护、芯片侧保护和整流功能可以分别测量与定位。其四，因为CMS就有高温稳定性更好，以及失效安全等的特性，相比TVS具有更加可靠和稳定的电气保护性能。

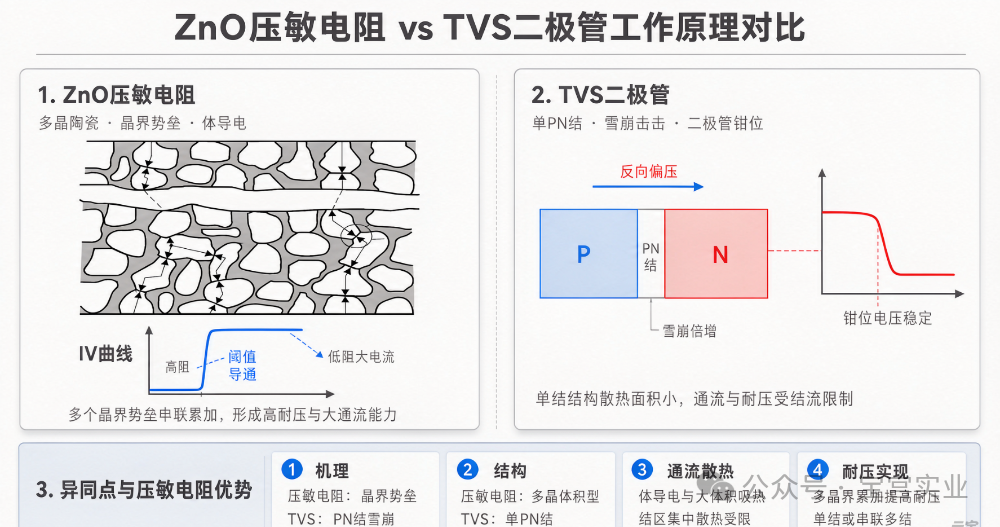

二、 两类器件的机理差异
ZnO压敏电阻由大量氧化锌晶粒及其晶界构成。低电压下，晶界呈高阻状态，器件只流过很小的漏电流。当外加电压超过非线性阈值，许多晶界同时进入导通区，器件电阻迅速下降，将瞬态电流旁路。多层结构通过内部电极和有效体积分担电流与能量，因而可以在较小封装内取得较高的脉冲承受能力。其伏安特性近似对称，交流线路通常不需要区分极性。
TVS二极管依靠PN结的雪崩击穿工作。正常电压低于反向工作电压时，器件保持截止。瞬态电压越过击穿区后，结区迅速导通并形成钳位。单向与双向TVS具有不同的正负向特性，通常能给出较明确的工作电压、击穿电压和规定脉冲电流下的最大钳位电压。对敏感芯片而言，这种参数定义常有利于控制残余电压。
二者都属于并联钳位器件，但不能用简单的星级表判断优劣。高能多层压敏电阻在双向保护、体积能量密度和高温系列方面可以形成优势，TVS二极管则常在钳位一致性、低电容选项和节点级保护方面更容易设计。压敏电阻也存在漏电、容差与累积应力老化问题。反过来，TVS的结温、峰值脉冲功率和封装散热同样限制通流能力。

表1  两类钳位器件的工程比较

三、 振铃波要求与试验边界
振铃波用于模拟低压电源线、控制线和信号线中由开关操作、网络扰动或耦合效应形成的衰减振荡瞬态。IEC 61000-4-12给出了振铃波抗扰度试验的通用方法。北美照明历史规范也曾采用100 kHz、2.5 kV等级的振铃波考核。应注意，美国环保署已在2024年12月31日结束原有ENERGY STAR照明认证安排。今天的产品文件若仍引用相关条件，应注明其来自客户规范、企业规范或沿用的历史测试方法，不能笼统写成现行ENERGY STAR要求。
项目提出的条件包括2.5 kV起始电压、约30 Ω内阻、正负极性交替、每个极性十次，以及每轮提高500 V直至器件失效。这套程序兼有符合性验证和极限摸底的特征。正式测试报告应把两者分开。符合性试验回答产品是否满足规定等级，必须按指定标准或客户程序设置波形、耦合方式、相位、脉冲次数和判据。加严试验用于观察设计余量与薄弱点，可以逐级升压至失效，但不能用最后失效电压替代额定能力，也不能把研发步进程序写成标准条款。
对调光灯具而言，试验状态同样影响结果。灯具在满功率、低调光深度、冷启动和热稳定状态下，驱动芯片的工作点不同。试验记录至少要包含输入电压、调光器型号与导通角、样品温度、耦合模式、冲击相位、保护节点峰值电压，以及冲击后的光输出、调光功能、漏电流和器件外观。只有这些条件完整，跨型号比较才有意义。

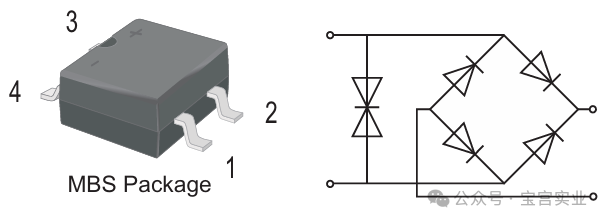

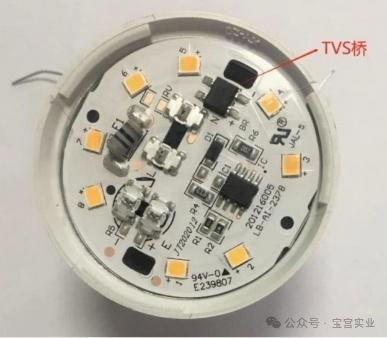

图2  TVS桥的内部拓扑与灯具板级应用位置

四、 两级保护结构的设计逻辑
外置CMS方案采用输入侧VR1与芯片侧VR2两级保护。VR1跨接在120 VAC输入侧，位于整流桥之前，主要吸收差模瞬态并限制进入后级的能量。线路中的熔断电阻或防雷电阻同时提供浪涌限流和故障隔离。项目窗口给出的阻值为4.7 Ω至47 Ω、额定功率2 W，实际数值应在浪涌余量、正常损耗、启动电流和调光波形之间折中。阻值越大，压敏器件承受的峰值电流通常越低，但电源损耗和低导通角工作风险会增加。
VR2部署在驱动芯片的高压开关相关节点与参考地之间，用来处理VR1钳位后仍然存在的残余尖峰，以及布线寄生参数引起的局部过冲。它的目标不是重复VR1，而是把芯片端电压限制在绝对最大额定值以下。两级器件必须形成清晰的动作层次。如果VR1钳位过高，后级承担的能量会超过预期；如果VR2阈值过低，它可能在正常调光波形下频繁导通并持续发热。设计人员应同时测量输入端、整流后母线和芯片高压节点，而不是只观察灯具是否点亮。

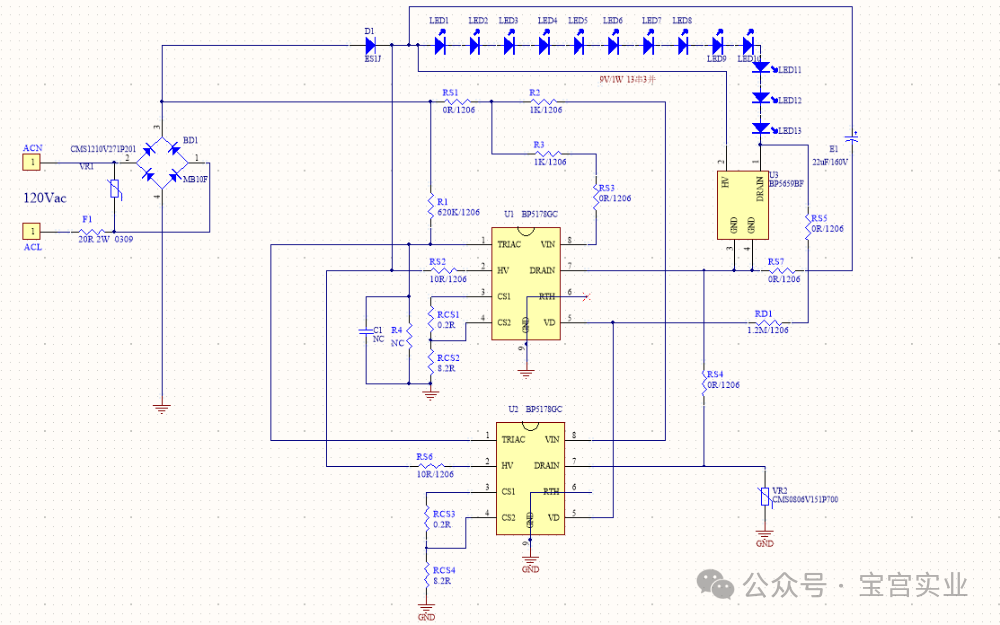

图3  输入侧VR1与芯片侧VR2的两级保护原理图

原理图还揭示了一个容易忽略的问题。浪涌电流总是沿着实际铜箔、焊盘和器件寄生参数流动。VR1若离交流入口或桥堆过远，即使器件额定通流足够，长回路产生的寄生电感仍会抬高残余电压。VR2若与芯片引脚和参考地之间的路径过长，也会削弱局部钳位。量产板应让高脉冲回路短而宽，避免保护电流穿过敏感采样地，并检查器件周围的爬电距离、阻焊开窗和热影响区域。
五、 器件选型不能只看封装和代码
项目面向功率因数不低于0.7、120 VAC输入、最大25 W、2.5 kV振铃波等级的灯具。建议的输入侧型号包括CMS0604V241P500、CMS0604V271P500、CMS0806P241P101和CMS0806P271P151；芯片侧型号包括CMS0806V151P700、CMS0604V151P500、CMS0806V101P201和CMS0604V101P101。这些型号构成了候选窗口，不等于可直接互换的清单。型号中的数字不能代替完整数据手册，0604与0806封装也不能单独决定能量能力。

表2  120 VAC调光灯具的项目选型窗口

可靠的选型可以按六个问题展开。第一，最大连续工作电压是否覆盖电网容差、调光尖峰和高温漏电。第二，在规定测试电流下，最大钳位电压能否保护整流桥、驱动芯片和MOS器件。第三，单次与重复脉冲的电流和能量是否留有足够裕量。第四，温度升高后，工作电压、浪涌电流、能量和平均功耗是否需要降额。第五，器件电容与漏电是否影响调光器保持电流、线路噪声和待机功耗。第六，器件在过载后的失效模式能否与熔断电阻、保险丝及阻燃设计配合。
其中，钳位电压必须在真实脉冲电流下读取。压敏电压通常在较小规定电流下测量，不能直接代表浪涌期间的残余电压。相同标称压敏电压的不同封装，动态电阻和能量能力可能不同。芯片侧保护还要以驱动芯片绝对最大额定值为上限，并扣除温度、批次、测量误差和PCB寄生引起的裕量。只有把器件曲线放进系统波形中，型号比较才具有工程意义。
六 Line Noise是独立的验证课题
佛山照明项目提出了GE相关的Line Noise要求。现有记录表明，CMS0604V101P101用于芯片端时能够同时通过项目振铃波与Line Noise测试，但客户对既有拓扑的变更接受度有限；桥前方案中，当前只有特定产品路径达到客户要求。这里最需要避免的错误，是把Line Noise与振铃波混为一项测试。振铃波关注规定瞬态的抗扰度，Line Noise可能涉及高频传导噪声、线路叠加脉冲或客户自定义波形。若没有波形、频段、源阻抗、耦合方式和判据，仅凭名称无法复现实验。
CMS的结电容和非线性阻抗会改变高频噪声路径，也可能与整流桥、驱动芯片输入结构和PCB寄生参数形成新的耦合。对这类客户规范，优先工作不是盲目提高压敏通流能力，而是索取完整测试程序，使用高带宽差分探头观察受保护节点，并对比原TVS桥与CMS方案的频谱和时域响应。若噪声问题来自共模路径，单纯增加差模钳位器件可能无效，还需要检查输入滤波、接地和布线。
七 从样品通过走向量产可靠性
样品通过一次2.5 kV测试，只能说明该样品在该组条件下没有立即失效。量产可靠性还需要覆盖器件分散性、环境温度、重复冲击与老化后的参数漂移。建议把验证分为四层。器件层记录压敏电压、漏电流、钳位电压和脉冲前后漂移；板级记录关键节点峰值、器件温升与波形重复性；整灯层检查亮灯、调光范围、闪烁、待机和异常恢复；安全层观察开路、短路、冒烟、炭化与阻燃协同。
符合性测试与破坏性测试应使用不同样品组。符合性样品按客户规定次数完成冲击后，继续进行功能和绝缘检查。极限样品采用逐级升压或增加脉冲次数，寻找首个薄弱环节，并进行失效解剖。若压敏器件出现漏电上升，后续交流供电可能产生持续发热；若熔断电阻动作过慢，局部过热可能先于保护隔离发生。所谓失效安全，必须通过系统级故障试验来证明，不能只由材料或单一器件特性推断。
量产阶段还应设置可追溯的抽检项目。压敏电压和漏电可作为来料一致性指标，回流焊后的外观与端头完整性用于监控制程损伤，板级抽测则验证关键节点的钳位波形。若产品销售到多个北美客户，应为每个客户保留独立的规范版本和测试记录，避免用一个客户的通过结论覆盖另一客户的差异要求。
结论
高能贴片压敏电阻替代TVS桥，核心不是换掉一个料号，而是把整流与瞬态抑制重新拆分，并用两级保护重建能量分配。CMS在体积、双向钳位、高能量系列和供应链灵活性方面具有应用潜力。它能否形成成本和可靠性优势，取决于具体型号的工作电压、动态钳位、温度降额、重复浪涌与失效行为，也取决于串联阻抗、PCB回路和驱动芯片耐压。
对120 VAC、25 W以内的调光灯具，输入侧VR1与芯片侧VR2的结构已经提供了清晰的工程框架。下一步应以客户规范为准完成振铃波与Line Noise定义，建立原方案和替代方案的同条件波形对比，再通过小批试产验证一致性。只有把标准边界、项目证据和量产控制连成一条完整链路，CMS方案才能从可行的样品设计转化为稳定的产品平台。
