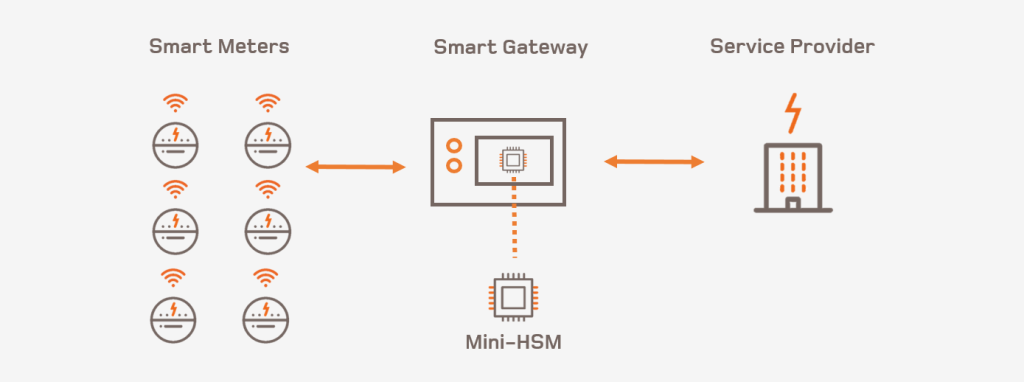

随着智能电网与自动化抄表系统的普及，智能电表已成为配电终端不可或缺的核心设备。相比传统机械电表，智能电表结构更复杂，集成了微处理器、计量芯片、通信模块、电源转换、控制输出等多个功能模块，对电磁干扰与浪涌冲击的抗干扰能力提出了更高要求。
雷击浪涌、电源尖峰、静电放电（ESD）和过压冲击是智能电表运行环境中最常见的瞬态干扰来源。防护不足可能引发通信异常、误计量、甚至主控电路损坏，影响整体电网数据采集的可靠性。
一、典型干扰类型
- 雷击浪涌
- 雷击浪涌常通过电源线、信号线或接地路径耦合至电表内部。电源端口常见浪涌波形为 1.2/50μs 电压波 + 8/20μs 电流波组合波，而通信端口则为 10/700μs 电压波 + 5/320μs 电流波，设计中应根据不同端口采用匹配的防护结构。
- 静电放电（ESD）
- ESD常发生在用户操作、插拔端子、安装电表外壳等场景，瞬时电压高但能量小，极易损伤高速通信芯片、MCU或非隔离信号端口。IEC 61000-4-2标准要求接触放电达到 ±8kV，空气放电达到 ±15kV。
- 电源尖峰与过压干扰
- 包括微秒级的瞬态尖峰（如电快速瞬变 EFT）和毫秒级的工频过压。前者需用TVS、MLV等快速钳位器件防护，后者则建议采用 MOV + 温度熔断器 组合抑制，防止持续过压造成元件发热损毁。
- 开关器件反灌干扰（如继电器）
- 电表中常配置用于负载控制的继电器，其断开瞬间会释放线圈储能，形成高dv/dt和di/dt的干扰，反向耦合至驱动电路。应在继电器线圈两端并联双向TVS（如SMBJ58A）或RC吸收器件，在驱动管脚前串联限流电阻以降低di/dt。
- 通信链路扰动（RS485 / PLC）
- 信号耦合、长线缆传输或共地系统易引入串扰或共模电压，干扰通信芯片稳定工作，造成抄表失败或信号中断。TVS电容需控制在10pF以下，并在前端串联22~100Ω阻尼电阻分配干扰能量，防止波形畸变。
二、防护设计核心
1. 交流输入防护（主防雷击与大能量浪涌）
电表电源输入处需采用共模/差模双路径防护方案。首级采用压敏电阻（MOV）吸收差模浪涌，同时配置气体放电管（GDT）导通高电平共模电压；末级配合共模电感和π型滤波提升抗扰能力。建议GDT与TVS两级间隔10mm以上，防止能量反射。
2. 电源转换模块防护（主防尖峰与过压）
AC-DC整流段及DC-DC电源芯片输入建议配置快速钳位器件如TVS、MLV等，响应时间小于1ns，能有效钳制电压过冲。若电网存在频繁扰动，还可引入RC吸收网络与X/Y电容抑制尖峰波动。
3. 通信接口防护（RS485 / PLC）
通信接口应满足IEC 61000-4-2 / -4-5标准的抗扰等级。可采用TVS阵列 + 限流电阻 + 共模扼流圈组成三级防护结构，PLC接口建议TVS电容值 <10pF，前端串联电阻控制阻抗匹配，避免通信失真。
4. 计量与MCU核心保护
MCU的I/O口、模拟前端通道、采样引脚等须避免尖峰电压干扰。推荐在敏感节点配置低电容TVS阵列，配合RC限压及走线隔离方式降低噪声干扰。同时注意供电轨VDD也应加入上拉TVS或瞬态保护。
5. 继电器与控制输出防护
负载控制输出端为浪涌干扰高发区，建议在继电器线圈两端并联双向TVS（如SMBJ58A），对主控驱动端串联限流电阻，必要时使用RC吸收网络进一步降低残压，避免MOS击穿。
三、注意事项建议
- 器件选型需结合响应速度、电容、钳位电压、漏电流等指标，避免兼容性风险。
- 多级分布式设计理念：前级GDT泄放80%以上能量，后级TVS钳位残压，形成互补式防护。
- 评估整机EMC性能而非单点测试：建议在原型阶段引入IEC61000-4-2（ESD）、-4-4（EFT）、-4-5（浪涌）测试，以验证整体电磁兼容性。
- 防护器件安装工艺：器件需靠近干扰源，接地线短粗直连，GND回路阻抗小于10mΩ，焊盘应避免冷焊虚焊。
四、常见标准与电表防护
智能电表的防护设计必须符合国内外标准要求，以下为几项核心标准与对应设计重点：
- IEC 61000-4-2：静电放电抗扰度测试
- 要求接触放电±8kV、空气放电±15kV。对外部端口必须使用低电容TVS阵列，金属裸露面板推荐加装ESD保护装置。
- IEC 61000-4-4：电快速瞬变测试（EFT）
- 要求电源及信号端在1~4kV的快速干扰脉冲下正常工作。应采用磁珠、滤波器及RC吸收组合应对。
- IEC 61000-4-5：浪涌抗扰度测试
- 测试组合波：6kV电压波对应3kA电流波，通信端为10/700μs波形。差模测试通常为4kV，共模测试为6kV。
- GB/T 17215 / DL/T 645 系列国家标准
- 包含电表在雷击、电源干扰、通信抗扰度方面的定量指标，是国内项目验收依据。
设计过程中，应将防护能力预留高于测试等级，保障量产一致性和海外适应性。
面对户外恶劣电磁环境、通信复杂性提升与国际标准趋严的挑战，智能电表的浪涌与静电防护设计必须科学规划、严谨实施。任何一个接口的遗漏都可能成为系统的不稳定源头。
