传统压敏电阻的局限性：MOV7D561K的“旧时代”瓶颈
MOV7D561K：一款经典的通孔元件

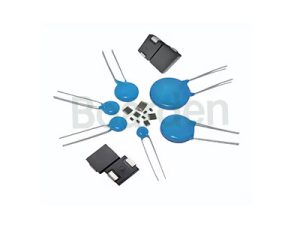

长期以来，传统的金属氧化物压敏电阻（Metal Oxide Varistor, MOV）一直是浪涌保护领域的主流选择。其中，MOV7D561K作为一款7mm盘式、通孔（Through-Hole Technology, THT）封装的典型代表，因其在印度市场的广泛应用和相对较低的元件价格而广为人知。
然而，随着现代电子产品对小型化、高效率和高可靠性要求的不断提升，MOV7D561K所代表的传统THT技术正日益显现其固有缺陷，成为制约产品创新的瓶颈。
首先，从生产制造的角度来看，通孔技术本质上是一种“老派”的工艺流程 。它依赖于人工或半自动化的组件插入，然后再通过波峰焊或手工焊接完成。这不仅导致了更高的劳动力成本和更长的生产周期，而且极大地限制了大规模生产的效率和一致性。
表面贴装技术SMT自动化生产
相比之下，表面贴装技术（Surface Mount Technology, SMT）的自动化生产线每小时可以完成数万次元件贴装，其吞吐量比THT工艺高出10到20倍。这种低自动化程度的生产模式，与印度市场对高效、高质、可规模化生产的迫切需求形成了根本性的矛盾。
其次，通孔封装对PCB（印刷电路板）空间的占用问题也不容忽视。MOV7D561K的7mm盘式尺寸以及其引脚所需的钻孔，占据了宝贵的板面空间。在现代消费电子、智能家居和LED照明等产品中，设计师们需要将越来越多的功能集成到越来越小的体积内，通孔元件的庞大尺寸无疑是巨大的障碍。
SMT技术则允许元件贴装在PCB板的两面，显著提高了元件密度，从而将整体板尺寸减小，完美契合了产品小型化、轻量化的趋势。
最后，从电气性能来看，MOV7D561K的引脚也带来了不可避免的寄生电感。这种寄生电感会延迟元件对瞬态浪涌的响应时间，并抬高实际的钳位电压，削弱了对下游敏感元件的保护效果。尽管一些MOV产品的响应时间可达纳秒级，但引脚电感在面对超快瞬态浪涌时仍然是一个不利因素。
只关注MOV7D561K的低廉单价，是一种短视的行为。这种采购策略往往忽略了通孔制造带来的高昂“总拥有成本”（TCO）。自动化程度低的THT生产线意味着更高的生产节拍、更多的返工，以及因人为操作带来的质量波动。
这种生产模式与印度市场对高效、高质、可规模化生产的需求存在根本矛盾。低成本的元件，最终却导致了高昂的生产成本和更大的产品尺寸，从而削弱了终端产品的市场竞争力。
CMS1206V511系列新浪涌保护新标杆
表面贴装技术与设计的融合

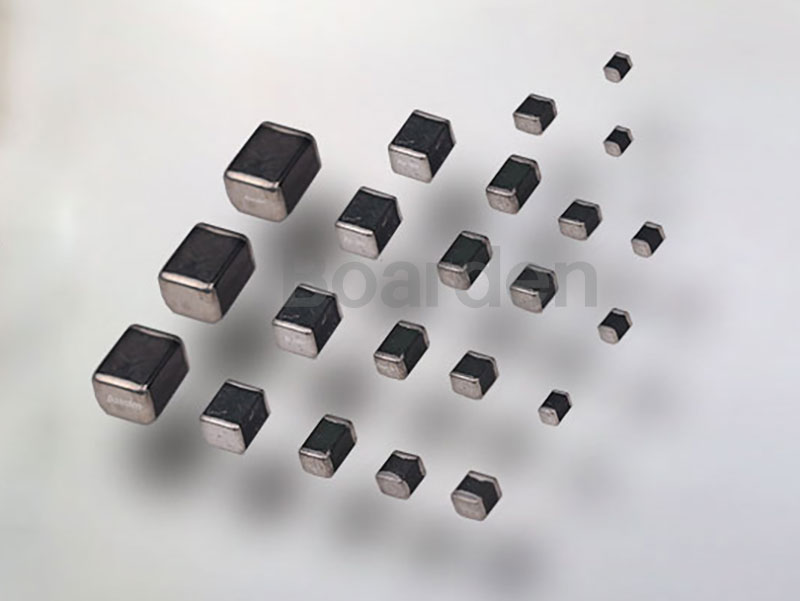

宝宫 Boarden CMS1206V511系列塑封陶瓷叠层压敏电阻的推出，标志着浪涌保护技术进入了SMT（表面贴装）的新时代。这一系列产品不仅在性能上实现了跨越式提升，更在生产效率和设计灵活性上带来了革命性的变革。
首先是制造效率的飞跃。CMS1206V511系列采用微型1206封装，以卷盘（Tape-and-reel）形式供货，每卷可容纳2000个元件。这种包装方式专为全自动化的SMT生产线而设计，可由高速的“拾取和放置”（Pick-and-place）机器精准抓取和贴装，并通过回流焊一次性完成焊接。
这种自动化流程不仅将生产效率提升了10-20倍，还极大地降低了对人工劳动的依赖和相关的劳动力成本，从而为印度制造商实现规模化、高效能生产提供了坚实的基础。
其次是空间效率的极致利用。CMS1206V511系列的小巧尺寸（3.2 x 1.6 mm）与传统的7mm盘式MOV7D561K形成了鲜明对比。SMT封装的优势在于，它允许元件被放置在PCB的两面，从而实现了更高的元件密度。
这一特性使得制造商能够显著减小电路板的整体尺寸，为设计更紧凑、更轻便、更时尚的电子产品提供了无限可能。在智能家电、LED驱动器、电源适配器等对空间要求苛刻的应用中，CMS1206V511的优势尤为突出。
核心性能深度剖析：CMS1206V511如何全面超越传统MOV？
关键技术参数的量化飞跃
为了直观地展示CMS1206V511系列与传统MOV7D561K的性能差异，以下表格对两款产品的核心技术参数进行了对比：
表一：CMS1206V511系列与传统MOV7D561K核心技术参数对比
| 特性 | CMS1206V511P500-E (SMD) | MOV7D561K (THT) | 性能解读 |
| 封装类型 | 1206 SMD (3.2×1.6mm) 11 | 7mm Disc THT 6 | SMT封装更小巧，更节省空间。 |
| 最大持续工作电压 (Vac) | 410V 11 | 350V 6 | CMS具有更高的工作电压裕度，可应对更宽的电网波动范围。 |
| 压敏电压 (VN@1mA) | 459-561V 11 | 504-616V（典型值560V） 10 | 参数范围相似，确保了基础的保护水平。 |
| 最大钳位电压 (Vc) | 840V @5A 11 | ~920V @10A 10 | CMS的钳位电压更低，对下游电路的保护更佳。 |
| 峰值浪涌电流 (IPP@8/20µs) | 150A 11 | 1.2-1.75kA 6 | CMS专为特定应用设计，其保护能力足以满足IEC61000-4-5等标准。 |
| 最大能量 (ET@10/1000µs) | 1.3J 11 | 30-35J 6 | CMS通过更低钳位电压和更快响应，实现高效保护。 |
| 工作温度范围 (TA) | −55∘C ~ 125∘C 11 | −40∘C ~ 85∘C 6 | CMS在高温环境下无降额，更适应印度气候。 |
这份对比表格揭示了CMS1206V511系列的核心优势。首先，在浪涌发生时，CMS1206V511P500-E能够将瞬态电压钳制在840V，这明显低于MOV7D561K的约920V钳位电压。更低的钳位电压意味着下游的敏感元件承受的瞬时应力更小，从而提供了更可靠、更有效的保护。
值得注意的是，MOV7D561K的峰值浪涌电流（1.2-1.75kA）和最大能量等级（30-35J）在数字上看似高于CMS1206V511P500-E的150A和1.3J。但这背后反映的是两种不同的设计理念。
传统的通孔MOV因其尺寸和结构，通常被设计为大电流、高能量的“一级防线”。而CMS1206V511系列，作为一款多层陶瓷微型浪涌保护器件，其设计哲学在于通过小尺寸、低钳位和超快的响应速度，为紧邻敏感芯片的电路提供“最后一公里”的精细化保护。
在现代多级浪涌保护方案中，这种紧凑高效的元件是不可或缺的。小编需要强调，CMS系列在满足IEC61000-4-5等严苛标准的同时，能在更小的封装内提供足够且可靠的保护性能。
卓越性能的深层驱动力
CMS1206V511系列性能上的卓越表现并非偶然，而是由其独特的技术结构所驱动。
1. “零”引脚电感与超快响应：
CMS系列采用SMD封装，消除了传统通孔元件的引脚，因此具有“零”引脚电感的固有优势。这意味着CMS能够以极快的速度对浪涌做出响应，有效应对纳秒级的瞬态事件。
这种优越的响应能力确保了敏感元件在浪涌到达之前即得到保护，这对于现代高速电路至关重要。
2. 宽温特性与印度气候：
印度大部分地区气候炎热，电子设备常在高温环境下工作。CMS1206V511系列的设计工作温度范围宽达$-55^{\circ}C至125^{\circ}C$，并且在125∘C的环境下具有“无温度降额”的特性。相比之下，MOV7D561K的工作温度上限为85∘C。
CMS的卓越耐温性确保了其在印度炎热多变的气候条件下，能够提供更稳定的性能和更长的产品寿命，从而显著提升终端产品的可靠性。
3. 多层陶瓷结构：
CMS1206V511系列采用独特的多层陶瓷结构，这使其在微型封装下依然能够提供高功率耗散能力。这种结构不仅增强了器件的机械强度，也使其能够更有效地吸收和分散浪涌能量，为客户提供坚固耐用的保护方案。
为印度市场量身定制-为何CMS1206V511为最佳替换选择？
市场需求与产品优势的精准匹配
CMS1206V511系列完美地契合了印度市场的核心需求。其优越的电气性能，如更低的钳位电压和超快的响应速度，能够有效应对印度电网中普遍存在的“电压波动”和“浪涌”问题 2。这不仅提升了终端产品的可靠性，也为消费者带来了更持久、更安心的使用体验。
此外，CMS1206V511系列已通过了UL/cUL和TUV等多项国际安规认证。它符合IEC61000-4-5等EMC标准 ，而这些标准在印度也受到了广泛重视，甚至有本地的测试服务机构提供相关的合规性测试 。这为印度制造商进入国际市场提供了重要的合规性保障，帮助他们提升产品在全球范围内的竞争力。
从技术选型到业务增长
从战略层面看，选择CMS1206V511系列不仅仅是更换一个元件，更是一次从传统THT到现代SMT生产模式的全面升级。这一决策带来的综合价值是传统MOV所无法比拟的。
表格二：SMT（CMS） vs. THT（MOV）在制造与设计层面的影响对比
| 特性 | CMS1206V511 (SMD) | MOV7D561K (THT) | 影响与优势 |
| PCB空间占用 | 极小，可双面贴装 | 较大（7mm），需钻孔 | CMS实现产品小型化，设计更灵活。 |
| 生产模式 | 全自动化（贴片机） | 手工或半自动化 | SMT自动化程度高，减少人为错误。 |
| 生产效率 | 极高（10-20倍） | 慢 | CMS显著缩短生产周期，提高产能。 |
| 人力成本 | 低 | 高 | 自动化生产降低人工依赖和成本。 |
| 高频性能 | 优（低寄生电感） | 相对较差（高寄生电感） | CMS响应更快，为敏感元件提供更及时保护。 |
| 设计灵活性 | 高（小尺寸，双面布局） | 低（大尺寸，单面布局） | CMS让复杂电路设计在紧凑空间内成为可能。 |
通过推广CMS1206V511，我们正在帮助印度制造商完成一次生产模式的“升级”。这种升级不仅降低了他们的生产成本，提高了效率，还使其产品设计更加灵活、性能更加可靠。这是一种更深层次的合作，将宝宫电子从一个简单的电子元件供应商，提升为客户的“业务增长赋能者”。
结论
宝宫电子Boarden CMS1206V511系列塑封陶瓷叠层压敏电阻，凭借其卓越的性能、高效的SMT封装以及对严苛环境的适应性，为印度电子制造商提供了一个超越传统MOV7D561K的革命性替代方案。
它不仅能够有效应对印度电网的挑战，更通过自动化生产和空间效率的提升，帮助企业降低综合成本、加快上市时间，并最终增强其产品的市场竞争力。
