宝宫 BIS：重新定义共模浪涌防护

电路设计中不可忽视的干扰源

在照明、电源、工业控制等领域，浪涌保护是产品可靠性的第一道防线。而在实际应用中，差模（DM）与共模（CM）浪涌的应对策略往往被混为一谈，导致防护不到位、产品频繁失效。

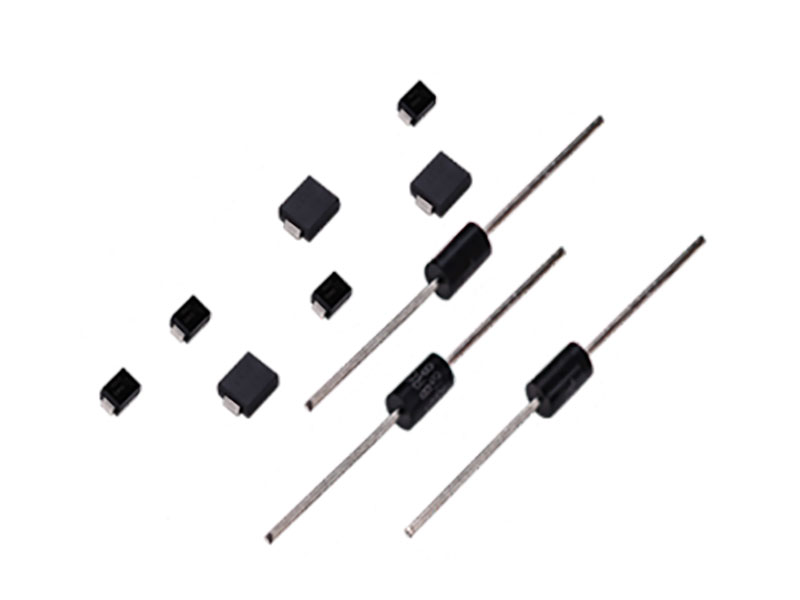

Boarden宝宫电子率先推出具备独立知识产权的隔离型浪涌保护器BIS（Boarden Isolation Surge Protector），突破传统共模浪涌与隔离难以兼顾的技术瓶颈，为LED、驱动、工业设备等系统提供了更可靠的防护路径。

类型	电流路径	干扰来源	防护重点
差模浪涌（DM）	L ↔ N	雷击感应、电源开关扰动	L-N间尖峰抑制
共模浪涌（CM ）	L/N → PE	雷电、电磁耦合、地电位波动	L/N相对地残压控制

差模浪涌通常使用MOV、TVS等传统防护器件进行钳位。而共模浪涌因其作用于对地路径，常被忽视，但却是户外、工业照明等系统故障的主因之一。

为了解决上述问题，宝宫推出了业内领先的BIS浪涌保护方案，具备以下五大技术优势：

在非隔离或线性LED电源中，共模浪涌常通过铝基板传导，对绝缘层施加高电压。市面上大量灯具采用耐压不足2500V的铝基板，若无BIS，传统方案无法控制残压在安全范围内，极易击穿。

📌 Boarden推荐方案：

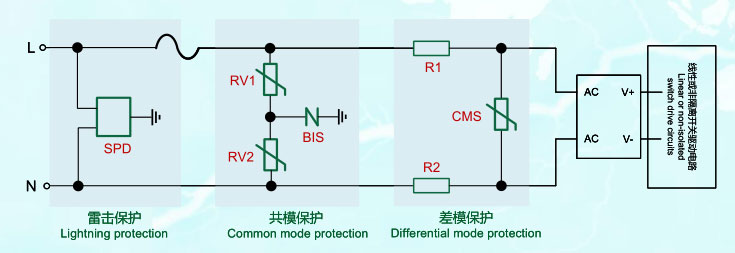

除共模外，BIS也可用于差模浪涌防护，替代传统的RCD吸收电路。通过在CMS系列压敏电阻与BIS两端并联电阻，形成稳定分压结构，可有效钳制L-N间过电压，并降低触发误差。

⚠️ 注：当前DM-BIS适用于桥后电路，主推200A电流规格，不强制安规申报，可灵活应用于多种LED驱动/小功率电源中。

在传统GDT面临电压波动、响应不稳定、无法精准控制残压的背景下，Boarden BIS系列产品以其稳定性、精度与一致性，为LED驱动、电源管理、电力照明等行业提供了真正可复制、可规模应用的共模/差模浪涌防护新方案。

📩 了解更多产品数据、申请样品测试、加入宝宫工程师群等咨询，欢迎添加微信（4027704）留言沟通。
